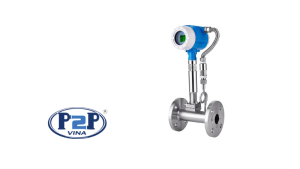

Đồng hồ Vortex là gì?
Đồng hồ Vortex (Vortex Flow Meter) là thiết bị đo lưu lượng hoạt động dựa trên nguyên lý dòng xoáy Karman, chuyên dùng để đo:
- Hơi nóng (Steam)
- Khí nén
- Khí gas công nghiệp
- Nước nóng
- Chất lỏng công nghiệp
Đây là dòng flow meter cực kỳ phổ biến trong:
- Nhà máy hơi
- Hệ thống lò hơi
- Nhà máy thực phẩm
- Nhà máy dệt
- Hệ thống khí nén công nghiệp
So với các dòng đồng hồ thông thường, vortex flow meter có ưu điểm lớn ở khả năng chịu nhiệt và đo hơi nóng rất ổn định.

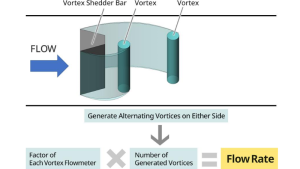

Nguyên Lý Hoạt Động Của Đồng Hồ Vortex
Khi lưu chất đi qua thanh cản bên trong đồng hồ, sẽ sinh ra các xoáy khí tuần hoàn gọi là Vortex Karman.
Bộ cảm biến sẽ đếm tần số xoáy để tính:
- Lưu lượng tức thời
- Tổng lưu lượng
- Vận tốc dòng chảy
Nguyên lý này giúp:
- Đo chính xác
- Độ ổn định cao
- Hoạt động tốt ở nhiệt độ lớn

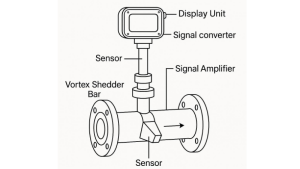

Cấu Tạo Đồng Hồ Vortex
Một đồng hồ vortex thường gồm:
1. Thân đồng hồ inox
Thông thường làm bằng:
- Inox 304
- Inox 316
Giúp:
- Chịu nhiệt cao
- Chống ăn mòn
- Độ bền lâu dài
2. Thanh tạo xoáy
Đây là bộ phận quan trọng nhất giúp tạo dòng xoáy Karman để cảm biến nhận tín hiệu
3. Bộ cảm biến
Có nhiệm vụ:
- Phát hiện tần số xoáy
- Chuyển đổi thành tín hiệu điện
4. Bộ hiển thị điện tử
Hiển thị:
- Lưu lượng
- Nhiệt độ
- Áp suất
- Tổng lưu lượng
Một số model hỗ trợ:
- 4-20mA
- RS485
- Modbus
Ưu Điểm Của Đồng Hồ Vortex
Chuyên dùng cho hơi nóng
Đây là ưu điểm mạnh nhất của vortex flow meter.
Thiết bị hoạt động cực tốt trong:
- Hơi bão hòa
- Hơi quá nhiệt
- Steam nhiệt độ cao
Chịu nhiệt và áp cao
Nhiều dòng có thể hoạt động:
- 250°C
- 350°C
- Áp suất cao công nghiệp
Ít bảo trì
Do:
- Không có cánh turbine
- Không có cơ cấu quay
nên vortex flow meter:
- Ít mài mòn
- Tuổi thọ cao
- Hoạt động ổn định lâu dài
Đo được nhiều môi chất
ó thể dùng cho:
- Hơi nóng
- Khí nén
- Khí gas
- Nước nóng
- Chất lỏng công nghiệp
Ứng Dụng Đồng Hồ Vortex
1. Đo hơi nóng lò hơi
Ứng dụng phổ biến nhất.
Giúp:
- Theo dõi tiêu thụ steam
- Kiểm soát năng lượng
- Giảm hao phí hơi
2. Đo khí nén
Trong hệ thống khí nén, vortex flow meter giúp:
- Theo dõi lưu lượng khí
- Tính chi phí vận hành
- Phát hiện rò rỉ
3. Nhà máy thực phẩm
Ứng dụng:
- Hệ thống steam
- CIP cleaning
- Đường hơi nhiệt
4. Nhà máy dệt và giấy
Steam là nguồn nhiệt chính nên vortex flow meter được dùng rất nhiều.
Tại Sao Nên Dùng Đồng Hồ Vortex Cho Steam?
Độ ổn định cao
Hoạt động tốt trong môi trường nhiệt độ lớn.
Độ bền lâu dài
Ít hỏng hóc hơn turbine flow meter.
Chi phí hợp lý
Rẻ hơn nhiều giải pháp đo steam cao cấp khác.
